水动力数学模型网格生成软件
日期:2020年08月18日 17:27:15点击数:字号:【

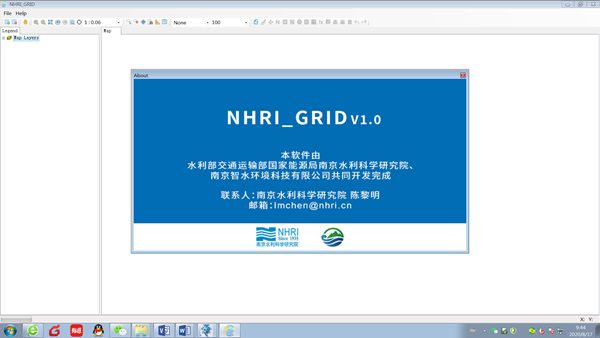

系统平台界面

太湖流域网格剖分

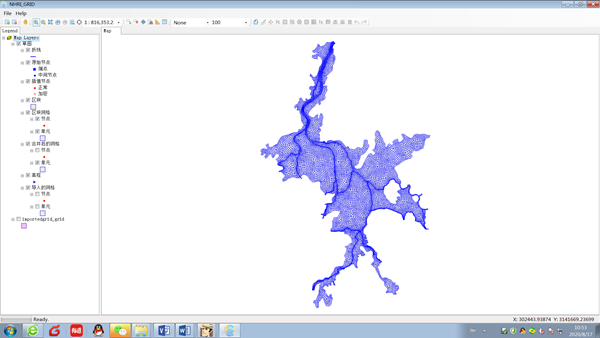

洞庭湖网格剖分

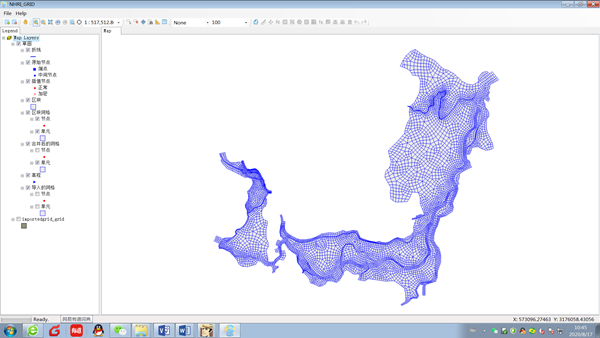

鄱阳湖网格剖分

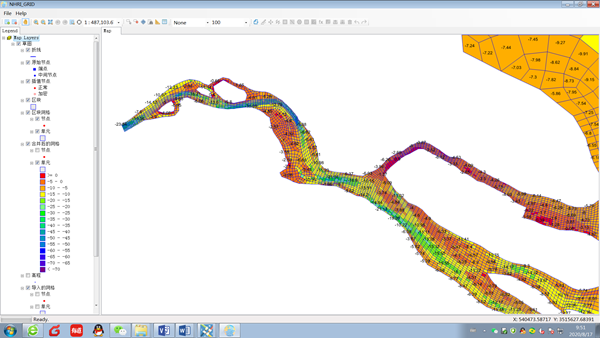

长江口网格剖分

网格生成是水动力数学模型必须的前处理过程,直接关系到模型的计算精度和效率。随着水动力数学模型在工程应用中越来越多,涉及的领域大为拓展,对网格生成技术也提出了更高的要求。为推动专业软件产品国产化,在我院智慧水利团队基金和院重点基金的支持下,我院水文水资源所联合南京智水环境科技有限公司共同开发完成了“水动力数学模型网格生成软件(NHRI_GRID v1.0)”平台。平台采用C#开发语言、Visual Studio为开发环境,以南京水利科学研究院自主研发的网格生成模块为核心,可实现四边形单元、三角形单元或两种网格混编进行网格生成划分,网格生成方法采用了有结构式和无结构式。

NHRI_GRID v1.0软件平台已实现Shape、JPG、卫星影像等格式的底图文件加载,绘制网格边界草图,草图节点(包括端点、中间节点、插值节点)编辑等功能;在此基础上调用网格生成模块,实现三角形网格、无结构四边形以及有结构四边形网格的自动生成、优化、展示,同时还实现了多区块网格之间的合并、网格节点编辑、网格增加或删除、地形插值、网格保存,以及其他网格生成软件格式转换等功能。

目前,软件平台已完成太湖、鄱阳湖、洞庭湖、澧水河道、长江口、三峡库区等国内主要湖泊和河流的网格剖分,并应用于相应的水动力数学模型计算中。平台对各种地形和边界具有很好的适应性,可广泛应用于水动力模型的网格生成前处理工作。

为进一步提高NHRI_GRID v1.0软件平台的兼容性,现提供免费下载,供广大水动力模型使用者试用。欢迎各位同行下载试用并反馈宝贵意见!

软件下载:水动力数学模型网格生成软件

联系人:南京水利科学研究院水文水资源研究所 陈黎明

联系邮件:lmchen@nhri.cn
